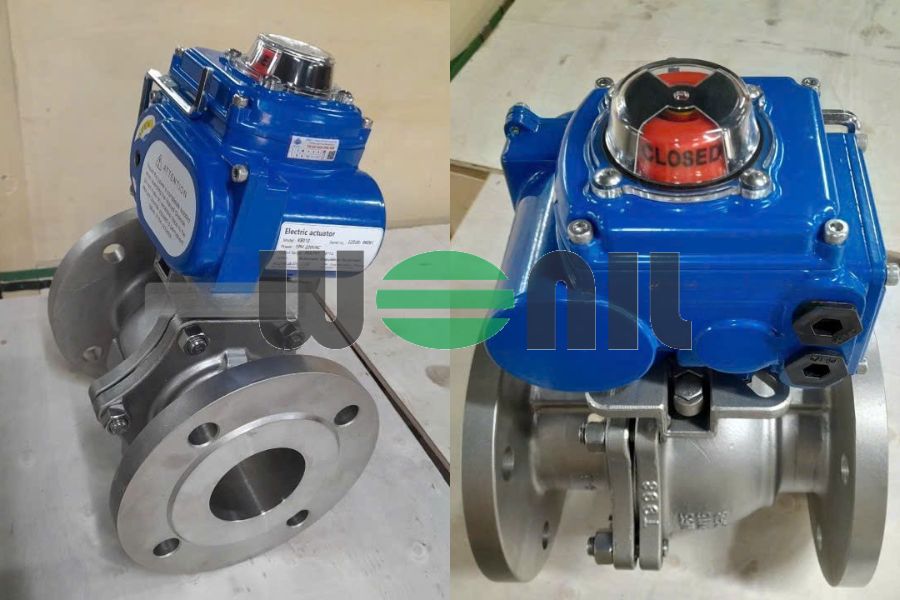

Trong các hệ thống tự động hóa hiện đại, van bi điều khiển bằng điện và tủ PLC đóng vai trò trung tâm trong việc kiểm soát và vận hành các thiết bị một cách thông minh, chính xác. PLC (Programmable Logic Controller) giúp lập trình và điều khiển các chu trình tự động, còn van bi điện thực hiện thao tác đóng/mở hoặc điều tiết dòng chảy theo tín hiệu từ PLC.
Việc đấu nối chính xác van bi điều khiển điện với tủ PLC không chỉ đảm bảo an toàn hệ thống mà còn giúp vận hành ổn định, giảm thiểu lỗi kỹ thuật, tiết kiệm thời gian và chi phí bảo trì.
Bài viết dưới đây sẽ hướng dẫn chi tiết cách đấu nối van bi điện với tủ PLC, phù hợp cả với kỹ sư điện – tự động hóa lẫn kỹ thuật viên vận hành hệ thống.
1. Chuẩn bị trước khi đấu nối
Để đảm bảo an toàn và hiệu quả, bạn cần chuẩn bị đầy đủ trước khi tiến hành đấu nối:
✅ Kiểm tra sơ đồ mạch điện của van bi điều khiển điện và tủ PLC để hiểu rõ nguyên lý hoạt động.
✅ Kiểm tra trạng thái thiết bị: đảm bảo van, mô-tơ, bộ điều khiển, cảm biến, đèn tín hiệu... hoạt động bình thường, không hư hỏng.
✅ Dụng cụ cần thiết:
Tua vít, kìm bấm, dao cắt dây
Dây điện, domino, đầu cos, băng cách điện
Đồng hồ đo điện áp (vôn kế), ampe kìm
✅ Ngắt hoàn toàn nguồn điện để đảm bảo an toàn trước khi đấu dây.
✅ Chọn vị trí lắp đặt phù hợp: gần tủ PLC, dễ tiếp cận và thuận tiện đi dây.
2. Xác định các đầu nối cần thiết
Hiểu rõ các cổng kết nối là bước bắt buộc để đấu đúng kỹ thuật:
Phía van bi điều khiển điện thường có:
Dây nguồn (L/N hoặc +/–)
Dây tín hiệu mở (Open)
Dây tín hiệu đóng (Close)
Dây phản hồi trạng thái (Feedback, thường là tiếp điểm khô)
Dây tiếp địa (Ground)
Phía tủ PLC:
Đầu ra điều khiển (Digital Output hoặc Analog Output, tùy loại van)
Đầu vào nhận phản hồi trạng thái (Digital Input)
Nguồn cấp điện (AC 220V hoặc DC 24V)
🔍 Lưu ý: Cần xác định chính xác loại tín hiệu mà van sử dụng (ON/OFF hay tuyến tính), điện áp điều khiển (thường là 24VDC hoặc 220VAC), và kiểu đấu nối (3 dây, 5 dây, 7 dây...) để chọn sơ đồ phù hợp.
>>> Xem thêm: Cách lựa chọn và bảo dưỡng van bi Wonil hiệu quả
3. Quy trình đấu nối van bi điều khiển điện với tủ PLC
Dưới đây là các bước đấu nối tiêu chuẩn:
Bước 1: Cấp nguồn cho bộ điều khiển
Đấu dây nguồn từ tủ điện/nguồn phụ sang bộ điều khiển điện của van.
Đảm bảo điện áp đúng với thông số kỹ thuật (ví dụ: 220VAC hoặc 24VDC).
Nối dây tiếp địa để đảm bảo an toàn điện, tránh rò rỉ.
Bước 2: Đấu tín hiệu điều khiển từ PLC đến van
Với van điều khiển ON/OFF:
Sử dụng 2 cổng xuất Digital Output (DO) từ PLC để điều khiển mở – đóng.
Khi PLC gửi tín hiệu đến dây “Open”, van sẽ mở; ngược lại, khi PLC kích “Close”, van sẽ đóng.
Với van điều khiển tuyến tính (4–20mA hoặc 0–10V):
Sử dụng Analog Output từ PLC để điều chỉnh góc mở theo %.
Đấu thêm dây tín hiệu analog đến cổng điều khiển của van.
Bước 3: Đấu tín hiệu phản hồi về PLC
Đấu các dây tín hiệu phản hồi trạng thái van (công tắc hành trình hoặc cảm biến vị trí) về các cổng Digital Input (DI) của PLC.
Có thể đấu thêm đèn LED báo trạng thái hoặc còi cảnh báo nếu cần.
Tip: Sử dụng rơ-le trung gian (intermediate relay) nếu PLC và van có mức điện áp không tương thích.
4. Kiểm tra và vận hành thử
Sau khi đấu nối hoàn tất:
✅ Dùng đồng hồ để kiểm tra lại toàn bộ các đầu nối, đảm bảo không chạm chập hoặc sai cực.
✅ Cấp nguồn cho hệ thống, theo dõi tín hiệu từ PLC đến van.
✅ Thử nghiệm:
Gửi lệnh mở – đóng từ PLC để kiểm tra khả năng đáp ứng của van.
Kiểm tra đèn báo, cảm biến hoặc màn hình PLC có hiển thị đúng trạng thái không.
✅ Nếu van không hoạt động hoặc hoạt động sai, cần kiểm tra lại:
Sơ đồ đấu dây
Cấu hình logic lập trình PLC
Tín hiệu đầu ra có đúng loại (DO/Analog) và mức điện áp
5. Lưu ý quan trọng khi đấu nối van với PLC
✔ Tín hiệu điều khiển và nguồn phải tương thích để tránh gây cháy mô-tơ hoặc PLC.
✔ Sử dụng dây điện chuẩn công nghiệp, có chống nhiễu, chịu nhiệt nếu làm việc trong môi trường khắc nghiệt.
✔ Không đấu ngược cực âm/dương nếu sử dụng van DC.
✔ Luôn tuân thủ quy tắc an toàn điện: ngắt nguồn, đeo găng cách điện, kiểm tra nối đất.
✔ Thường xuyên kiểm tra hệ thống sau một thời gian vận hành: các đầu nối, tiếp điểm, tín hiệu phản hồi có bị chập, lỏng, oxi hóa không.
Việc đấu nối van bi điều khiển điện với tủ PLC đúng kỹ thuật không chỉ giúp tối ưu hóa quy trình vận hành, mà còn tăng tuổi thọ thiết bị, đảm bảo an toàn và hiệu suất hệ thống. Đây là công đoạn quan trọng trong các hệ thống tự động hóa, đặc biệt trong nhà máy sản xuất, xử lý nước, thực phẩm – dược phẩm và các dây chuyền công nghiệp hiện đại.
👉 Lời khuyên: Khi không chắc chắn về kỹ thuật đấu nối hoặc cần hệ thống hoạt động chính xác tuyệt đối, hãy tham khảo tài liệu nhà sản xuất hoặc nhờ đến sự hỗ trợ của kỹ sư tự động hóa chuyên nghiệp.
